基于CANopen總線的電腦薄刀縱切機解決方案
解決方案特點：
1 全套CANopen總線控制，大幅提高定位精度、增強抗干擾能力、便于接線，同時性價比極高；
2 采用Kinco F1系列總線型PLC，使用德國3S公司Codesys軟件，高速CPU，程序執行精度1ms，保證了排單效率；
3 兩路隔離CAN總線接口，一路控制切刀和壓線電機，一路控制切刀和壓線變頻器，變頻器獨立運行，減少干擾；
4 預留工業以太網接口，支持標準Modbus TCP/UDP等協議；
5 總線控制，軟硬件均易維護，易擴展。例如：全電機控制系列縱切機5刀8線至7刀12線程序可整合成一個，硬件只需增減對應刀線電機系統即可。
主要工藝：
1 訂單管理功能：訂單的編輯保存、顯示、自動更新待加工訂單并對用戶編輯的訂單保存時判斷是否為合法訂單，不合法不予保存并給出錯誤提示；
2 自動換單/排單功能：根據訂單規格，自動排列分切刀、壓線輪并抬放相應分切刀、壓線輪，自動切換壓型。當上位機（觸摸屏、生管微機）傳來錯誤訂單時，自動檢測判斷是否有碰刀/線，若有則不送給系統。
縱切機主要驗收指標：
1 成品紙板的裁切尺寸的精確度要求裁減精度±0.5mm；
2 排單時間越快瓦楞紙板生產線產生的廢料越少，生產效率越高；
3 紙板在切紙和壓痕過程中不能發生移位；
4 系統穩定，安全可靠。系統穩定可靠主要減少廢品的產生和生產效率的提高；
5 壓線是否破裂以及切口外觀是否光滑美觀。

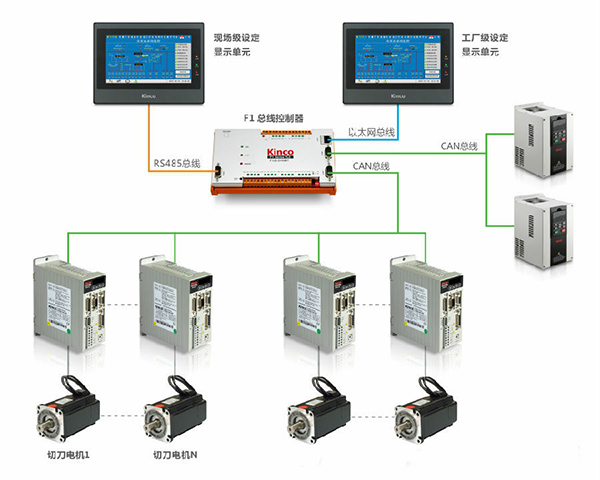

Kinco 全套CANopen解決方案配置：
序號 | 名稱 | 型號 | 數量 | 備注 |
1 | 現場設定顯示部分 | MT4512T | 1 | 10寸高分辨率觸摸屏 |
2 | 控制系統部分 | F122-D1608T | 1 | 帶CANopen總線 運動控制器 |
3 | I/O模塊 | RP2D系列 | N | 帶CANopen總線 輸入輸出模塊 |
4 | 伺服驅動器 | FD422-CA | N | 帶CANopen總線 伺服驅動器 |
5 | 伺服電機 | SMH805-0075-30AAK-3LKN | N | 高磁密度電機 750W 3000RPM |
6 | 電機電纜 | MOT-005-XX-KC0 | N | 帶航空插頭 |
7 | 編碼器電纜 | ENCCA-XX-KC0 | N | 帶航空插頭 |
8 | 切刀變頻器 | FV100-4T-0037G | 1 | 變頻器3.7KW |
9 | 壓線變頻器 | FV100-4T-0022G | 1 | 變頻器2.2KW |
10 | 變頻器CAN卡 | PG-LZA-12 | 2 | 變頻器總線擴展卡 |
配置說明：
表中紅色部分?jǐn)?shù)量表示視客戶需求不同，所用產品數量不同；
表中黃色部分線長表示視客戶需求不同，所用產品線長不同；
本表配置僅適用于絲杠傳動的機械結構，齒輪齒條等其它傳動方式等另選。
